UKK

Uusi painevalutyökalujen hyväksymissisältö

Kun uusi painevalumuotti on paikallaan, koska sen suorituskyvyn kaikista näkökohdista ei ole vastaavaa ymmärrystä, seuraava sisältö on vahvistettava hyväksynnän aikana.

  1. Onko muotin numero selkeä ja oikea?
  2. Muotin koko?
  3. Mikä on materiaalisylinterin halkaisija?
  4. Mikä on epäkeskisyys muotin alla?
  5. Mikä on ejektorireikien etäisyys?
  6. Mikä on raidetangon reikien koko ja etäisyys?
  7. Muottiontelon virhearvo ≤ 0.1 mm (tarkista ontelon ympärillä oleva syvennys)?
  8. Pinnan karheus Ra≤0.4μm?
  9. Ontelon pinnalla ei ole vaurioita, naarmuja tai halkeamia?
  10.  Voivatko sormustin ja liukusäädin olla tukkeutumattomia?
  11. Liikkuva ja kiinteä muottiydin on 0.02 ~ 0.06 mm korkeampi kuin muotin pohja?
  12. Onko rengasreikien sijoittaminen muotin pohjaan, ylälevyyn, sormustimen kiinnityslevyyn ja muotin jalkaan kohtuullinen ja kätevä?
  13. Onko jäähdytysveden tulo- ja poistoaukko merkitty selvästi?
  14. Vastaako jäähdytysveden muotin pään liitäntä yrityksen yhteisten vesiputkien spesifikaatioita?
  15. Vastaako hydraulisylinterin muotin pään liitäntä yrityksen yhteisen öljyputkiliitännän spesifikaatioita?
  16. Tarjoaako toimittaja tie- ja yläsauvoja?
  17. Tarjoaako toimittaja ydinvaraosia?
  18. Tarjoaako toimittaja varaosapiirustuksia?
  19. Toimittaako toimittaja materiaalitodistuksen ja lämpökäsittelyraportin?

Hintasi on erittäin korkea ja voin saada halvemman hinnan muilta toimittajilta.

Ensinnäkin, voit aina saada alhaisemman hinnan joiltakin toimittajilta Kiinasta. Kiinassa ei ole ollenkaan alinta hintaa. On vain paljon halvempaa yksitellen.

    Tietenkin, jos voisit kantaa erilaisia ​​huonoja ongelmia ja halvempaa tuotantoa koskevaa virheellistä sitoutumista. Heidän hinta on halvempi kuin yksi dollari kuin me, ja voit ansaita 1 USD 10000 kpl: n osista. Mutta menetät yli 10000 USD, vielä useampi menettää uskollisen asiakkaan, jos se tapahtui, tapahtuu mekaaninen vahinko. Samalla en usko, että voit saavuttaa toimituksen suuremman tehokkuuden, kun saat hinnan, joka on alhaisempi 10000-0.5 USD, koska hintajousto riippuu erilaisesta palvelusta.

    Lopuksi olet hakemuksen asiantuntija, jos he voivat antaa sinulle tarjouksen, joka on jopa kustannuksia alhaisempi. Mitä ajattelet siitä.

    Saat mitä maksat.

Voit soittaa minulle, jos sinulla on kysyttävää. Vastaamme sinulle mahdollisimman pian!

Miten tilaan?

  • Ensinnäkin asiakas voi lähettää meille näytteesi tai piirustuksesi, kuten 2D- ja 3D-piirustukset (IGS- tai STP-muoto)
  •  Toiseksi insinöörit tarkistavat piirustuksen huolellisesti ja tarjoavat sinulle paremman hinnan.
  •  Kolmanneksi, jos hyväksyt, niin tilaus vahvistettu.

Missä on tehtaasi?

Tehtaamme sijaitsee Dongguanissa, joka on kaunis kaupunki, joka on hyvin lähellä Guangzhoun ja Shenzhenin kaupunkia. Voit lentää Shenzhen Bao'anin kansainväliselle lentokentälle (ZGSZ) tai Guangzhou Baiyunin kansainväliselle lentokentälle (ZGGG), me noudamme sinut lentokentältä.

Oletko tehdas tai kauppayritys?

Olemme tehdas. Tarjoamme sinulle yhden luukun palvelun muotin suunnittelusta loppuun.

Millaista alumiini- tai sinkkimateriaalia valat?

Alumiiniosille:

  • A360
  • A380
  • ADC6
  • ADC10
  • ADC12
  • ALSi12
  • ALSi9Cu3

Sinkkiosille:

  • Zamak 3
  • Zamak 5
  • Zamak 8
  • Zamak 12

Miten voimme auttaa?

Osat: Autot, Polkupyörät, Lentokoneet, Soittimet, Vesikulkuneuvot, Optiset laitteet, Anturit, Mallit, Elektroniset laitteet, Kotelot, Kellot, Koneet, Moottorit, Huonekalut, Korut, Jigit, Televiestintä, Valaistus, Lääketieteelliset laitteet, Valokuvauslaitteet, Robotit, Veistokset, äänilaitteet, urheiluvälineet, työkalut, lelut ja paljon muuta.

Miksi valita meidät?

ISO9001 / TS16949 Die Cast Company

SGS-tarkastettu toimittaja
Tyhjiöalumiinivalu, jauhemaali
Rajoitetut huokoisuuksien painevalukappaleet
CMM, röntgentarkastuslaitteet talossa

cnc-koneistus

1mm - 1600mm kokoinen CNC-työstöpalvelu
Pienyrityksenä Metal Rapid Prototyping

ASSEMBLY

Ilmainen suunnittelu, pieni erätuotanto
yhden luukun ratkaisu konseptista kokoonpanoon

Alumiiniosien asiantuntija

Painevalu | Alumiiniprofiili (ekstruusio) | Hiekan valu | Leimaaminen

Kuinka lähettää?

Näyte painevalusta ja CNC-työstöstä jne. Tai pieni tilaus lähetetään yleensä TNT: n, FEDEX: n, UPS: n jne. Ja iso tilaus lähetetään ilmateitse tai meritse asiakkaiden vahvistuksen jälkeen.

Kuinka säästää kustannuksia?

  • yksi asia, jota et koskaan löydä valettu, on roskakori
  • ehkä siinä on naarmu. se on täysin hyvä eikä ansaitse heittää uuniin
  • jos voit sopia Ei kohtalokas ongelma, pidä miljoonia kiloja materiaaleja tuhlaamattomana
  • ja auta monia kaltaisiasi asiakkaita säästämään kasoja rahaa

Mitkä ovat maksuehdot?

Painevalumuottimaksut: ennakkomaksu 40% sopimuksen allekirjoittamisen jälkeen;
60% saldo maksetaan, kun asiakas on hyväksynyt muotin.
Painevalutilausten maksuaika: T / T, 30% talletuksena maksetaan ennen tuotantoa T / T: llä, 70% maksetaan ennen toimitusta.

Kuinka saada tarjous?

Lähetä meille piirustukset IGS-, DWG-, STEP-tiedostoissa jne. Näyte on kunnossa, jos piirustusta ei ole, sitten rakennamme ja lähetämme sinulle painevalukappaleen, CNC-työstöpiirroksen vahvistamaan ennen tarjousta. Sillä välin pidämme lupauksemme piirustuksen luottamuksellisuudesta.

Mikä on MOQ?

  • Ei vaatimuksia MOQ: lle.
  • Riippuu valitsemastasi prosessista
  • Painevalussa: Joustava volyymi hyväksytään tämän uuden projektin kasvaessa. yleinen guality: 500 kpl
  • Sijoitusten valintaan: Olemme hyväksyneet joustavan volyymin tämän uuden projektin kasvaessa. yleinen guality: 500 kpl
  • Hiekan valu: Olemme hyväksyneet joustavan määrän, kun otetaan huomioon tämä uusi projekti kasvaa. yleinen guality: 500 kpl
  • CNC-työstöön: ei moq

Näytätkö uuden tyylin osan?

Valitettavasti näytän vain asiakkaan hyväksymän osan tai jonkin vanhimman tyylin.

Koska allekirjoitin NDA: n ja näytän vain valmistus- ja mekaanisen palvelun kappaleen, painevaluvalikoiman, CNC-työstökuvan, kokoonpanon

Tervetuloa vierailemaan www.diecastingcompany.com, kiitos

Kuinka käydä luonamme?

Tehtaamme lähellä HK: ta, Shenzhenin lentokenttää, Dongguan Humenin suurnopeusrautatieasemaa,
Etsi painevaluvalmistaja, CNC-työstöfatory.
Tervetuloa käymään, se on erittäin kätevää Hk: sta Dongguaniin.
Meillä on myös ilo auttaa sinua nouto- ja hotellivarauksissa.

Miksi hinta on kohtuullisempi kuin muut kiinan toimittajat?

  • 1. painevalun materiaali: Lee KEE Group -alumiini ja sinkki jne
  • 2. Painevalukone: LK GROUP, YIZHIMI Group, lijie
  • 3.Käytä vihreää energiaa, pelasta maailma: Huawei, maakaasu, sähkö - valitse meidät Minghe Castingille. Kiitos
  • 4, painevalumuotti: suurempi koko ja yli 50000 laukausta hometta.
  • 5. tarkastuslaitteet: CMM

Oletko kaupallinen yritys tai valmistaja?

Olemme painevalun, investointivalun, hiekkavalun, cnc-työstön, Assembly.learn more China die casting manufactring.

Kuolleiden tyypit

Kuolee luokitellaan: yksi ontelo, useita ontelo, yhdistelmä ja yksikkö kuolee.

Yksittäinen onkalo ei vaadi selitystä. Useissa onkaloissa on useita onteloita, jotka ovat kaikki samanlaisia. Jos kuolla on erimuotoisia onteloita, sitä kutsutaan yhdistelmä- tai perhekuolleeksi. Yhdistelmämuottia käytetään tuottamaan useita osia kokoonpanoon. Yksinkertaisissa osissa voidaan käyttää yksikköpuristimia työkalu- ja tuotantotalouden aikaansaamiseksi. Useita osia kokoonpanolle tai eri asiakkaille voidaan valaa samanaikaisesti yksikön muottien kanssa. Yksi tai useampi yksikkö kuolee kootaan yhteiseen pidikkeeseen ja juoksijat yhdistävät ne yhteiseen aukkoon tai aukkoon. Tämä mahdollistaa kaikkien onteloiden täyttämisen samanaikaisesti.

Valumuotit ja niiden rakentaminen

Painevalumuotit on valmistettu seostetuista työkaluteräksistä vähintään kahdessa osassa, joita kutsutaan kiinteäksi muotopuoliskoksi ja ejektorimuottipuoliskoksi. Kiinteä suuttimen puolisko on asennettu sivulle kohti sulan metallin ruiskutusjärjestelmää. Ejektorimuottipuolisko, johon muottivalu tarttuu ja josta se työntyy, kun muotti avataan, on asennettu koneen liikkuvalle levylle.

Muotin kiinteä suulakepuoli on suunniteltu siten, että se sisältää aukon, jonka läpi sula metalli tulee muottiin. Ejektoripuoli sisältää tavallisesti juoksuputket (kulkutiet) ja portit (sisääntulot), jotka ohjaavat sulan metallin muotin onteloon (tai onteloihin). Ejektoripuoli on myös kytketty ejektorikoteloon, jossa on mekanismi valun poistamiseksi muotista. Työntö tapahtuu, kun ejektorilevyyn liitetyt nastat liikkuvat eteenpäin pakottaakseen valun ontelosta. Tämä tapahtuu yleensä osana koneen avausiskua. Ejektorinastojen sijoittelu on järjestettävä huolellisesti, jotta valuun kohdistuva voima työnnön aikana ei aiheuta muodonmuutoksia. Poistolevyyn kiinnitetyt palautustapit palauttavat tämän levyn valuasentoonsa muotin sulkeutuessa.

Kiinteitä ja siirrettäviä ytimiä käytetään usein muotteissa. Jos ytimen akseli on kiinteä, sen on oltava yhdensuuntainen suuttimen aukeamisen suunnan kanssa. Jos ne ovat siirrettäviä, ne kiinnitetään usein ydinkiskoihin. Jos muotin valumallin puoli vaatii syvennyksen, muotti voidaan valmistaa yhdellä tai useammalla liukukappaleella halutun tuloksen saavuttamiseksi vaikuttamatta valun poistamiseen muotin ontelosta. Kaikkien siirrettävien liukukappaleiden ja ytimien on oltava huolellisesti asennettuja, ja niiden on voitava lukita tukevasti paikalleen valusyklin aikana. Muuten sula metalli voidaan pakottaa liukukansiinsa aiheuttaen häiriöitä toiminnassa. Vaikka diat ja ytimet lisäävät muotin rakentamisen monimutkaisuutta ja kustannuksia, ne mahdollistavat muottivalujen valmistamisen monenlaisissa kokoonpanoissa ja yleensä taloudellisemmin kuin mikään muu metallintyöstöprosessi.

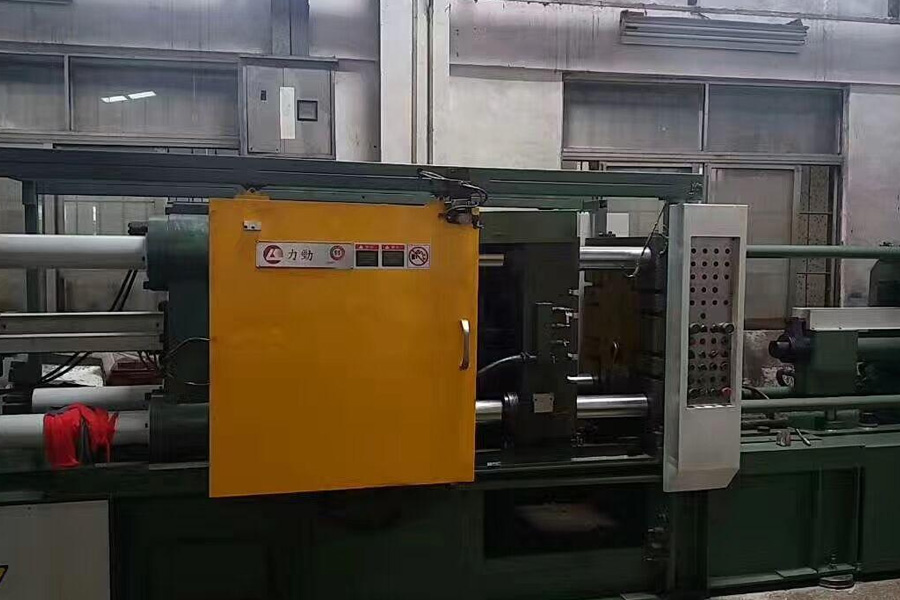

Mikä on kylmäkammion koneet?

Kylmäkammion koneet eroavat kuumakammioista ensisijaisesti yhdellä tavalla; ruiskutusmäntä ja sylinteri eivät ole upotettuina sulaan metalliin. Sula metalli kaadetaan "kylmäkammioon" portin tai kaatopaikan kautta käsin tai automaattisella kauhalla. Hydraulisesti käytettävä mäntä, joka etenee eteenpäin, tiivistää aukon, joka pakottaa metallin lukittuun muottiin korkeassa paineessa. Ruiskutuspaineet vaihtelevat 3,000 - yli 10,000 psi sekä alumiini- että magnesiumseoksille ja 6,000 - yli 15,000 psi kuparipohjaisille seoksille.

Kuva 2: Kylmäkammion kone. Kaavio kuvaa muotin, kylmäkammion ja vaakasuoran männän tai männän (latausasennossa).

Kylmäkammioisessa koneessa kammioon kaadetaan enemmän sulaa metallia kuin tarvitaan muotin ontelon täyttämiseen. Tämä auttaa ylläpitämään riittävää painetta ontelon pakkaamiseksi tukevasti valuseoksella. Ylimääräinen metalli työntyy valun mukana ja on osa kokonaista laukausta.

"Kylmäkammioisen" koneen käyttö on hieman hitaampaa kuin "kuumakammioisen" koneen, valutustoiminnan takia. Kylmäkammioista konetta käytetään korkean sulamispisteen valumetalleissa, koska mäntä- ja sylinterikokoonpanot ovat vähemmän alttiita hyökkäyksille, koska ne eivät ole upotettuina sulaan metalliin.

Mikä on kuumakammio koneita

Kuumakammio- koneita käytetään pääasiassa sinkkiin ja matalan sulamispisteen omaaviin seoksiin, jotka eivät hyökkää ja syö helposti metalliruukkuja, sylintereitä ja mäntiä. Edistynyt tekniikka ja uusien, korkeammassa lämpötilassa olevien materiaalien kehittäminen ovat laajentaneet tämän laitteen käyttöä magnesiumseoksille. Kuva 1: Kuumakammion kone. Kaavio kuvaa mäntämekanismia, joka on upotettu sulaan metalliin. Nykyaikaisia ​​koneita käytetään hydraulisesti ja ne on varustettu automaattisilla pyöräilyn ohjaimilla ja turvalaitteilla.

Kuumakammion koneessa ruiskutusmekanismi upotetaan sulaan metalliin koneeseen kiinnitetyssä uunissa. Kun mäntä nousee, aukko aukeaa, jolloin sula metalli voi täyttää sylinterin. Kun mäntä liikkuu alaspäin sulkemalla aukon, se pakottaa sulan metallin hanhenkaulan ja suuttimen läpi muottiin. Kun metalli on jähmettynyt, mäntä vedetään ulos, muotti avautuu ja tuloksena oleva valu heitetään ulos.

Kuumakammioiset koneet toimivat nopeasti. Sykliajat vaihtelevat alle yhdestä sekunnista pienille komponenteille, jotka painavat alle yhden unssin, ja kolmekymmentä sekuntia useiden kilojen valussa. Muotit täytetään nopeasti (yleensä välillä 1,500–4,500 millisekuntia) ja metallia ruiskutetaan korkeissa paineissa (XNUMX XNUMX–XNUMX XNUMX psi). Kuitenkin nykyaikainen tekniikka antaa tarkan hallinnan näille arvoille, mikä tuottaa hienoja yksityiskohtia, tarkat toleranssit ja suuren lujuuden omaavat valut.

Painevalukoneiden tyypit

Käytetystä konetyypistä riippumatta on välttämätöntä, että muotin puolikkaat, ytimet ja / tai muut liikkuvat osat lukitaan tukevasti paikalleen valusyklin aikana. Koneen kiinnitysvoimaa säätelee yleensä (a) valun heijastettu pinta-ala (mitattuna suuttimen jakolinjalla) ja (b) paine, jota käytetään metallin ruiskuttamiseen muottiin. Useimmat koneet käyttävät lukitustyyppisiä mekanismeja, joita hydraulisylinterit (joskus ilmanpaine) käyttävät. Toiset käyttävät suoraa hydraulista painetta. Turvalukitusjärjestelmiä käytetään estämään muotin avautuminen valujaksojen aikana.

Suuret tai pienet painevalukoneet vaihtelevat olennaisesti vain menetelmän avulla, jota käytetään sulan metallin ruiskuttamiseen muottiin. Nämä on luokiteltu ja kuvattu joko kuumakammioisiksi tai kylmäkammioisiksi painevalukoneiksi.

Mistä tiedän, mikä prosessi on parhaiten tarpeitani varten?

On olemassa useita tapoja kertoa, minkä tyyppinen painevalu- tai muovausprosessi sopii parhaiten tarpeisiisi, käyttämällä useita kriteerejä. Katso lisätietoja Minghen yleisestä painevalamisen suunnittelutiedotteesta.

Mikä on die casting?

Painevalu on metallivaluprosessi, jolle on tunnusomaista korkean paineen kohdistaminen sulaan metalliin muotin onteloa käyttämällä. Muotit valmistetaan yleensä vahvemmista seoksista. Tämä prosessi on jonkin verran samanlainen kuin ruiskupuristus. Suurin osa painevalukappaleista ei ole rautaa, kuten sinkki, kupari, alumiini, magnesium, lyijy, tina ja lyijytinaseokset ja niiden seokset. Painevalun tyypistä riippuen tarvitaan kylmäkammioinen painevalukone tai kuumakammioinen painevalukone.
Termi "painovoimavaluvalu" viittaa valukappaleisiin, jotka on valmistettu metallimuotteihin painopään alla. Se tunnetaan pysyvänä muotinvaluna Yhdysvalloissa ja Kanadassa. Se mitä me täällä kutsumme painevaluksi, tunnetaan Euroopassa painevaluna.
